نوار نقاله یا کانوایر، سامانهای برای انتقال پیوستهٔ مواد یا کالا بین دو یا چند نقطه از خط تولید، انبار یا بخش بستهبندی است. انتخاب درست آن فقط به طول مسیر محدود نمیشود؛ نوع ماده، وزن و ابعاد بار، ظرفیت موردنیاز، شیب مسیر، محیط کار و الزامات ایمنی، همگی در انتخاب مدل مناسب نقش دارند.
این راهنما به شما کمک میکند تفاوت مدلهای رایج را بشناسید و پیش از سفارش یا طراحی خط، سؤالهای درست را از خود بپرسید.
نوار نقاله چیست و چه کاری انجام میدهد؟
وظیفهٔ اصلی نوار نقاله، جابهجایی کنترلشدهٔ مواد بین ایستگاههای کاری است. در یک خط تولید میتواند مواد اولیه را به دستگاه بعدی برساند، محصول را میان چند مرحله منتقل کند یا کالا را برای بستهبندی و بارگیری هدایت کند. طراحی مناسب، دخالت دستی غیرضروری را کمتر و جریان مواد را منظمتر میکند.
انواع دستگاه نوار نقاله
مدل مناسب به شکل ماده و مسیر انتقال وابسته است. رایجترین انواع عبارتاند از:

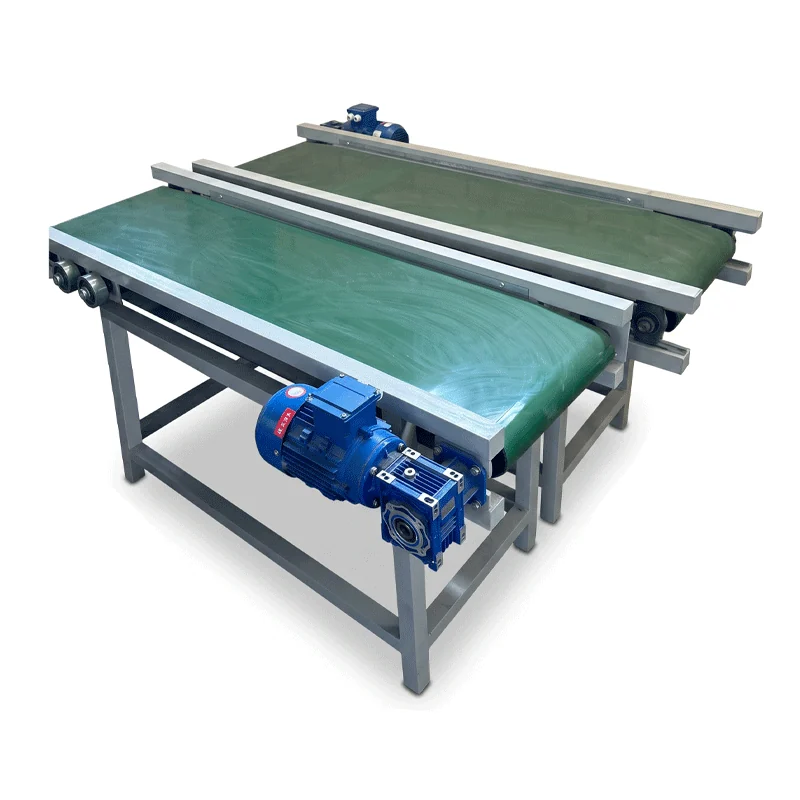

۱. نوار نقاله تسمهای
در این مدل، یک تسمه روی غلتکها یا بستر حرکت میکند. برای انتقال بستهها، کارتن، قطعات و بسیاری از مواد جامد با شکل پایدار، انتخاب رایجی است. جنس تسمه، عرض، نوع سطح و شیب باید با محصول و محیط کار هماهنگ شود.
۲. نوار نقاله غلتکی
در نوار نقاله غلتکی، کالا روی مجموعهای از رولرها حرکت میکند. این مدل برای بارهایی با کف نسبتاً صاف مانند جعبه، پالت و سبد مناسب است. غلتکها میتوانند ثقلی یا محرک باشند و آرایش آنها باید با ابعاد و وزن کالا متناسب باشد.
۳. نوار نقاله زنجیری و اسلت
مدلهای زنجیری یا اسلت برای قطعات سنگینتر، ظروف پایدار یا شرایطی که تسمهٔ معمولی انتخاب مناسبی نیست کاربرد دارند. انتخاب گام زنجیر، نوع سطح انتقال و روش هدایت محصول به مشخصات واقعی بار وابسته است.
۴. اسکرو یا انتقالدهندهٔ مارپیچی
اسکرو برای انتقال برخی مواد پودری و دانهای در مسیرهای کوتاه تا متوسط استفاده میشود. رفتار جریان ماده، رطوبت، چسبندگی، سایندگی و نیاز به آببندی باید پیش از انتخاب بررسی شود؛ یک طرح واحد برای همهٔ پودرها مناسب نیست.
۵. نوار نقاله شیبدار و بالابر
وقتی باید اختلاف ارتفاع جبران شود، طراحی شیب، سطح گیرنده، دیوارهٔ جانبی و روش جلوگیری از برگشت بار اهمیت پیدا میکند. در این شرایط، آزمون با نمونهٔ واقعی ماده یا محصول ارزش زیادی دارد.
راهنمای انتخاب نوار نقاله برای خط تولید
پیش از انتخاب، این اطلاعات را مشخص کنید:
- نوع بار: پودر، دانه، قطعه، کارتن، کیسه، بطری یا پالت.
- ابعاد و وزن: حداقل و حداکثر اندازه و وزن هر واحد حمل.
- ظرفیت موردنیاز: تعداد یا وزن محصول در بازهٔ زمانی مشخص، نه یک عدد تخمینی.
- مسیر انتقال: طول، عرض، ارتفاع، پیچها، شیب و نقاط بارگیری و تخلیه.
- شرایط محیط: گردوغبار، رطوبت، شستوشو، دما، تماس غذایی یا الزامات بهداشتی.
- یکپارچگی خط: نحوهٔ ارتباط با دستگاههای قبل و بعد، حسگرها و کنترل سرعت.
جمعآوری این دادهها پیش از ساخت یا خرید، ریسک تغییرات پرهزینه در محل نصب را پایین میآورد. اگر برای بخشهای دیگر خط به تجهیزات نیاز دارید، فهرست ماشینآلات صنعتی و بستهبندی را هم بررسی کنید.
اجزای مهم یک سیستم انتقال
بسته به مدل، اجزای اصلی میتوانند شامل شاسی، بخش انتقالدهنده، موتور و گیربکس، رولر یا زنجیر، سازوکار کشش، پایهها، راهنمای محصول و تابلو یا کنترلکننده باشند. هر جزء باید با بار و شرایط بهرهبرداری هماهنگ شود؛ برای نمونه، انتخاب نامناسب سطح تماس یا راهنمای جانبی میتواند باعث لغزش، گیرکردن یا آسیب به محصول شود.
نکات ایمنی نوار نقاله
ایمنی باید بخشی از طراحی و بهرهبرداری باشد، نه اقدامی پس از نصب. نقاط گیرانداز میان تسمه و پولی، زنجیر و چرخزنجیر، یا رولرها باید با ارزیابی ریسک و محافظ مناسب کنترل شوند. کلید توقف اضطراری در دسترس، هشدار پیش از راهاندازی، مسیرهای عبور ایمن و روش مشخص برای توقف و ایمنسازی هنگام سرویس نیز اهمیت دارند.
برای رفع گرفتگی، نظافت یا تعمیر، دستگاه نباید در حال حرکت باشد. دستورالعمل بهرهبرداری و نگهداری باید متناسب با ماشین، محل نصب و الزامات ایمنی مجموعه تدوین شود.
نگهداری و بازدید دورهای
بازدید منظمِ کشش و همراستایی تسمه، وضعیت غلتکها، زنجیر یا یاتاقانها، پیچهای سازه، عملکرد حسگرها و توقف اضطراری به تشخیص زودهنگام مشکل کمک میکند. برنامهٔ نگهداری باید براساس شدت کار، نوع ماده و توصیهٔ سازنده تنظیم شود؛ یک بازهٔ زمانی ثابت برای همهٔ خطوط مناسب نیست.
جمعبندی
بهترین نوار نقاله، مدلی نیست که فقط از نظر ظاهری مناسب بهنظر برسد؛ مدلی است که با ماده، مسیر، ظرفیت، ایمنی و تجهیزات اطراف خط شما هماهنگ طراحی شده باشد. برای جمعآوری اطلاعات پروژه و انتخاب مسیر بعدی، میتوانید از مشاورهٔ پارسا صنعت استفاده کنید.
سؤالات متداول دربارهٔ نوار نقاله
تفاوت نوار نقاله تسمهای و غلتکی چیست؟
تسمهای سطح پیوسته دارد و برای طیف وسیعی از کالاها کاربرد دارد؛ غلتکی معمولاً برای بارهای دارای کف صاف مانند کارتن و پالت مناسبتر است. انتخاب نهایی به شکل و وزن بار بستگی دارد.
برای مواد پودری چه نوع انتقالدهندهای مناسب است؟
پاسخ به نوع پودر، رطوبت، چسبندگی، سایندگی، ظرفیت و مسیر بستگی دارد. اسکرو یکی از گزینههاست، اما بدون بررسی ماده نمیتوان مدل قطعی معرفی کرد.
آیا نوار نقاله شیبدار برای هر محصولی مناسب است؟
خیر. شیب، سطح انتقال، وزن و شکل محصول تعیین میکنند که بار پایدار میماند یا به سازوکارهای کمکی نیاز دارد.
برای انتخاب نوار نقاله چه اطلاعاتی باید آماده کنم؟
نوع ماده یا کالا، وزن و ابعاد، ظرفیت موردنیاز، طول و ارتفاع مسیر، شرایط محیط و تجهیزات قبل و بعد از نوار نقاله، اطلاعات پایهٔ یک انتخاب دقیقاند.
مهمترین نکتهٔ ایمنی چیست؟
محافظت از نقاط گیرانداز، توقف اضطراری در دسترس و ایمنسازی دستگاه پیش از سرویس یا رفع گرفتگی، از اصول پایه هستند.
